　　樓宇自控系統1.1

　　1.1.1系統概述

　　這個項目是一個體育中心，有網球場，室內健身，高爾夫，瑜伽室和辦公室，建筑按五層設計。

　　建筑自動控制系統將收集和控制整個建筑的機電設備信號，實現體育館設備管理系統的自動化，旨在集中管理和監控體育館內的空調新風、通風、給排水和動力系統，以滿足用戶對體育館內溫度、通風等環境條件的嚴格要求，創(chuàng )造舒適的建筑環境，達到服務和能源優越的效果。

　　根據體育中心的特點，建筑自動控制系統的主要目的是分析、分類、處理和判斷建筑中各種機電設備的信息，采用最優化的控制手段，對各種系統設備進行集中監控和管理，使各子系統設備始終處于有序、協同、高效、有序運行的狀態，在創(chuàng )造高效、舒適、安全的工作環境中，降低各種系統成本，最大限度地節約能耗和日常管理成本，確保系統的充分運行，確保特殊生產環境的需要，節約能源10%，節約人力，最大限度地延長設備的使用壽命。

　　1.1.2需求分析

　　建筑自動控制系統的建設需要充分體現弱電系統建設的獨特專業要求，如技術先進性、系統專業性、功能復雜性、投資可行性、建設實用性等，確保某體育中心建設的順利實施和如期正常運行。

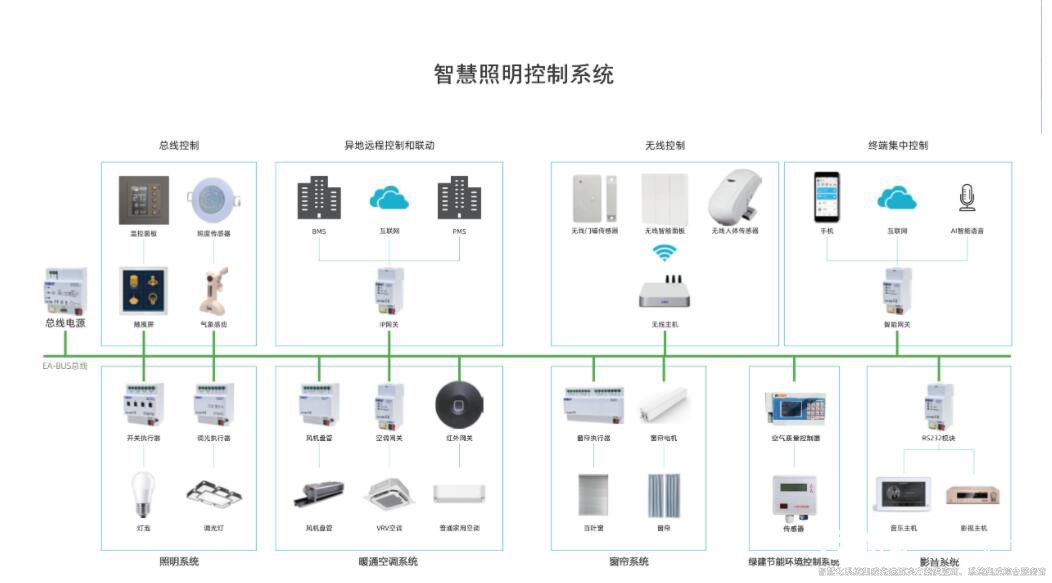

　　建筑自動控制系統可以自動接收DDC控制器上傳的統計信息和設備狀態信息(正常、故障和報警)，并可以記錄、打印、分析和管理。它可以完成功能集成，實現與消防報警系統、智能照明、監控和報警系統的接口和聯鎖控制，與其他相關工作站的接口，并與集成器合作，建立一個成功的物業管理中心。

　　本方案針對某體育中心的建筑自動控制系統(BAS)并且進行設計。根據本項目的特點，針對建筑設備監控系統和系統集成的技術要求，根據國內外先進成功案例和相關設計規范，結合我們多年的建筑設備監控系統和系統集成實踐經驗，運用當今主流的計算機技術和自動控制技術，圍繞先進的控制理念和開放的智能建筑結構模式進行設計。建筑自動控制系統配備一套管理軟件和一個客戶端管理工作站，位于一樓消防監控中心，通過通信網關集成風冷熱泵機組網關接口、電梯/自動扶梯系統網關接口、柴油發電系統、高低壓變配電系統網關等。，完成建筑物內的送排氣和給排水監控，實現二次監控。對相關系統的重要信息和數據進行系統收集、記錄和保存，實現一體化管理，達到提高運行效率、保證控制區域環境需求、節約能源、節約人力、最大限度安全延長設備壽命的目的。

　　建筑設備監控系統的設置范圍和監控內容如下表所示，取決于某體育中心各種功能建筑的上述系統設置情況。

　　DDC控制器要么安裝在設備室內，要么安裝在地板設備室(電井)內;DDC控制器通過控制總線與控制中心的管理工作站連接。分散安裝的設備(如污水泵、水箱液位監測、通/排風機等。)使用擴展模塊進行分散控制。

　　1.1.3系統設計

　　該系統采用三層網絡(luò )結構：管理集成層、現場控制層、現場設備層。

　　集成管理層：主要包括中心圖形操作站、系統服務器(主站)、由客戶端(管理員工作站)等組成，完全基于TCP/IP&BACnet，它的主要功能是管理和控制整個系統，實現不同區域之間的數據聯網;同時，管理層還支持客戶/服務器(Client/Server)以及Web數據訪問的操作方法。通信速度可以達到100Mbps。這一層網絡(luò )是基于TCP//IP&BACnet，主要應用于中央站、路由器等系統。由PC主機、彩色大屏幕顯示器和打印機組成的中央工作站系統，是BAS系統的核心，可直接與以太網連接。這里集中管理和顯示了整個建筑中監控的機電設備。內部系統操作軟件提供了一些簡單直觀的操作和使用功能，如下拉菜單、人機對話、3D彩色動態數據圖形顯示等。;為用戶提供一個非常好、簡單、易學的系統操作界面，操作人員可以通過鼠標和鍵盤操作管理整個自動控制系統，無需任何經驗和軟件知識。

　　現場控制層：主要用于監測分散的現場機電設備，由DDC控制器和擴展模塊支持的現場控制總線組成。

　　現場設備層:主要由各種類型的傳感器和執行器組成，完成動作執行指令，并為DDC提供現場環境的測量和信號采集，接收DDC發出的執行指令。

　　所需的控制設備可以集中在操作站進行有效監控，操作人員可以一目了然地了解建筑物中控制設備的運行情況。系統操作站可以通過圖形和文字顯示，顯示模式可以根據使用習慣隨意轉換。

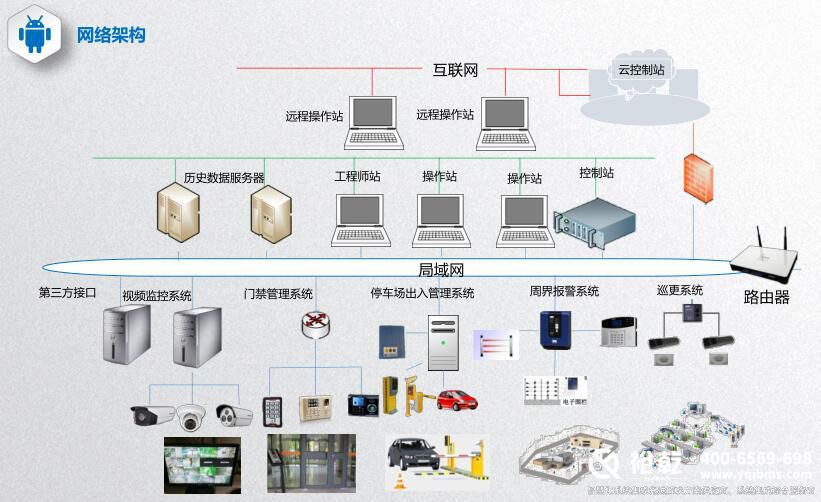

　　系統拓撲圖：

　　建筑設備控制系統利用現代計算機技術和網絡(luò )系統，實現所有機電設備的集中管理和自動監控，保證建筑物內所有機電設備的安全運行，達到最佳狀態，節約系統運行能耗，及時發現故障，提高建筑物內人員的舒適度和工作效率，最大限度地延長設備的使用壽命。

　　在建筑設備控制系統的設計中，我們主要遵循以下設計原則：

　　?舒適

　　建筑功能強調室內環境舒適性，要求控制管理系統高精度地控制和調節建筑設備，從而提供最舒適的溫度和濕度，滿足使用需要。

　　根據季節、人員和空氣流動情況的變化，建筑設備控制系統將各區域的室內溫度控制在設計要求的值上。同時參考ASHRAE舒適標準、ISO7730熱舒適指標PMV等國際通用標準，使建筑內部環境最適宜。

　　?節能

　　業主非常重視設備的運行成本、管理成本和管理效率?？刂乒芾硐到y可以自動高效地控制設備的能耗，完全可以降低運行成本和設備管理成本，提高管理效率。

　　在滿足舒適性的前提下，建筑設備控制系統通過合理組織設備運行，最大限度地降低建筑設備的運行成本。也就是說，優化系統控制，以最低能耗為控制目標。

　　建筑設備控制系統軟件配有節能程序，可以合理控制設備的運行。例如，送排氣系統的開啟是根據時間程序控制的，室內CO是根據的。2對新風量進行濃度控制，根據室內外溫度和濕度控制風閥開關，實現最佳控制。

　　通過各種管理軟件、優化控制軟件和節能軟件實現自動控制，可以降低能耗，配合自動控制系統的節能操作，減少不必要的能源浪費。并提供硬件防護，提前維護可能出現的設備問題。

　　?安全、可靠

　　如果建筑物內的機電設備突然出現故障而停機，將會(huì )產生嚴重的后果。建筑設備控制系統可以從以下幾個方面防止這種情況:

　　隨時檢查設備的實際負載和額定負載。一旦發現設備過載，立即自動卸載，并向中央控制室發出報警信號，防止貴重設備損壞;

　　對設備運行狀況進行監控，一旦發現其中一臺設備運行異常，立即報警通知維修人員進行檢查，以免造成更大范圍的設備故障;

　　對設備累計運行時間進行自動記錄，當累計值達到規定的維修時間時，自動向中央控制室報告，及時提醒設備維修;

　　如果一組設備中的某個設備出現故障，無法繼續運行，則自動切換到備用設備;

　　對臨時停電情況，當電源恢復后，系統自動執行順序啟動程序，可以保證設備的順利運行，避免啟動失敗對設備的損壞。

　　為了保證設備和財產的安全，通過這些檢測、報警和處理方法，使建筑物能夠有效地預防機電設備的突發故障。

　　?開放

　　系統結構必須是開放的，系統支持TCP/IP、BACnet/IP等總線方式，方便以后接入其它系統。

　　?高效

　　通過對設備運行狀態的監測、診斷和記錄，及早發現和排除故障，及時發出維護保養通知，確保設備始終處于良好的工作狀態，建筑物正常運行。

　　建筑設備控制系統對設備的有效監控可以大大降低設備的故障率，同時可以使維修工人更有效地工作，及時解決設備中的問題，從而減少維修人員的數量;一體化管理模式可以減少操作、值班和管理人員。

　　1.1.3.1性能要求

　　1)系統設置的基本要求:系統設置強調實用性，技術上要先進，與相關系統兼容，注重系統的經濟效益，同時體現項目的整體特點。系統設置應該是全面平衡的，主要系統應該是國際先進的。

　　2)系統設計應遵循分散控制、集中監控和資源共享的基本思路。采用分布式計算機監控技術和計算機網絡(luò )通信技術。監控和管理功能集中在中央站和具有相當操作水平的終端上，實時控制和調整功能由分站完成。中央站停止工作不影響分站功能和設備運行，不應中斷局域網絡(luò )通信控制。

　　3)系統應采用共享總線形的網絡(luò )拓撲結構，通信網絡(luò )應采用統一的通信協議。OPC標準應用于多個供應商和不同系統之間的集成，具有良好的開放性。

　　系統應與Modbus和BACnet協議兼容，主要網絡(luò )應該是符合國際主流工業標準TCP/IP通信協議的開放系統，以便順利納入集成管理系統。

　　系統設置應能夠滿足某體育中心項目的使用要求，創(chuàng )造高效、舒適、方便的建筑環境，達到節約能源和人力的目的。

　　在實現先進、可靠的前提下，系統配置設計應實現性能和價格優化的目標。

　　冗余，DDC控制點應保證15%的余量，以滿足未來擴展的需要。

　　1.1.3.2技術要點

　　系統的基本服務功能是通過對各種設備的運行進行集中監控和管理來實現:確保設備按照控制要求運行;提高設備的整體安全水平和災害防御能力;

　　通過優化控制，提高工藝流程控制水平，降低勞動強度;提供可靠、經濟的最佳控制方案，實現設備管理自動化;提供設備運行的相關信息和報告，并作為設備管理決策的依據進行集中分析，實現設備維護工作的自動化。為了達到上述效果，系統必須獲得準確的設備運行參數信息，這些信息完全依賴于各種傳感器。各種傳感器對實施要求較高。安裝特別重要。安裝檢測的位置和工藝的差異將使最終的參數不同。

　　節能說明系統

　　在滿足舒適性的前提下，建筑設備管理系統通過合理組織設備運行，最大限度地降低運行成本。建筑設備管理系統可以通過計算機控制程序監控和控制整棟樓的設備，統一分配所有設備的用電量，從而實現用電負荷的最佳控制，有效節約用電，減少不必要的浪費。

　?、?、空調系統是建筑物內機電設備中能耗較大的家庭，約占總能耗的60%。通過設備監控系統的控制，控制所有空調和新風扇，控制機組在合理的溫度和濕度范圍內運行，避免夏季過冷和冬季過熱浪費能源。比如空調設備的制冷負荷可以自動調節(比如調節制冷機的開啟數量，調節熱水變頻泵的頻率)。降低機房空調的制冷和輸送能耗，達到節能的目的。

　　冬天、夏天為了進一步降低室內新風的能耗，同時也要滿足人們對新風量的最低要求。

　　當空調機組的室外環境溫度發生變化時，系統可以根據室外溫度的變化及時調整相關設備的工作狀態。特別是在春秋季節，氣候變化頻繁。當室外溫度涼爽時，系統可以自動調節新風機組的水閥、回風閥和中廳/側廳的天窗，充分利用外界新鮮合適的空氣，減少空調能量的消耗。

　　該系統還可以根據冷卻水的供水溫度，控制冷卻塔風機的啟停和運行量，最大限度地節約能源。

　　此外，空氣過濾器堵塞報警可以及時提醒物業人員清洗或更換;防凍報警探測可以保護設備，對節能起到直接間接的作用。

　?、?、送風系統，通過該系統使送風機、排風機連鎖運行，系統可設定運行時間，使風機在必要時投入運行，避免浪費。

　?、?、納入建筑設備管理系統的設備的運行狀態始終處于系統的監控之下。建筑設備管理系統可以提供設備運行的完整記錄，同時可以定期打印維護通知，可以保證維護人員不超前、不誤時地維護設備，從而延長設備的運行壽命，即降低建筑物的運行成本。系統自動記錄設備的累計運行時間。當累計值達到規定的維護時間時，自動切換到備用設備，并向中央控制室報告，以平衡設備的運行時間，延長設備管理和施工的使用壽命。

　　1.1.3.3BACnet技術技術

　　工業標準的通信協議是BACnet。

　　ApogeeAdvanced/Base版本都支持BACnet通信協議。

　　TCP/作為通信媒體的IP通信協議。

　　ApogeeServer:其它BACnet設備或系統可以監控、控制和接收APOGEE系統的報警信號。

　　ApogeeClient:Apogee可以監控和控制BACnet設備，也可以接收BACnet設備的報警信號。

　　1.1.4系統軟件

　　1.1.4.1軟件操作

　　該系統采用Windows7或WindowsServer2010操作系統平臺。

　　采用Insight中文圖形化軟件，系統中央監控管理軟件采用模塊化設計。

　　中文人機界面，方便國內用戶使用;動態圖形顯示，直觀形象。

　　點數據庫結構、表格填充設置和程序編輯模式:系統監控對象按照系統名稱、點名、監控類型、時間延遲、控制模式等分為小功能模塊化軟件。以地址編輯的形式在軟件中。用戶在設置或編程時，只需在表格中填充或用鼠標修改即可，使用起來極其方便。

　　1.1.5系統功能

　　建筑自動控制系統利用先進的計算機監控技術，集中監控建筑內的各種機電設備，通過資源優化配置和系統優化運行，提供必要的控制環境，實現節能。

　　該系統監控的子系統包括：

　　?空調器新風系統

　　?送排風系統

　　?給排水系統

　　?冷熱源系統(網關接口)

　　?風機盤管系統(網關接口)

　　?升降機系統(網關接口)

　　?變電系統(網關接口)

　　系統可以自動監控和控制每個子系統的工作程序、工作參數、啟停狀態和故障情況;當每臺設備工作異常時，可以發出異常情況或故障情況的報警信號，同時判斷故障性質、具體位置、設備類型和編號，并給出故障處理信息;系統可以提供每臺設備的日啟停狀態、高低峰、實時運行值等數據，并以圖片的形式顯示記錄，并以表格和曲線的形式打印記錄;系統具有通信能力，可以隨時進行人機對話，監控每臺設備的發送指令，根據每臺設備的信息進行判斷。

　　建筑物自動控制系統是分布式智能系統，利用直接數字控制器分布在現場。(DDC)，完成被控設備的實時監控、保護和控制任務。當通信網絡(luò )失效時，所有直接的數控器都可以獨立繼續正常運行，這樣相關的機電系統就不會(huì )受到影響。所有直接數控器不僅可以獨立運行，還可以在中央管理站的指導下工作。

　　1.1.冷熱源系統5.1

　　風冷熱泵機組通過通信連接到建筑設備監控系統，向建筑設備監控系統采集風冷熱泵機組的各種參數，如工作方式、運行狀態、故障報警等。同時，遠程啟停信號等建筑設備監控系統中央站的各種命令被傳輸到風冷熱泵機組。

　　其它設備采用DDC方式實現，包括風冷熱泵機組、冷凍泵、傳感器、電動閥、膨脹箱等設備。

　　1)啟?？刂?/p>

　　根據預安排的時間表，風冷熱泵機組的啟動和停止應按照“延遲啟動和早期關閉”的原則進行控制，以達到節能的目的;控制系統將按照正確的順序自動啟動/停止設備，以確保所有設備的安全可靠運行。

　　——鏈條啟動順序：

　　電動蝶閥風冷熱泵機組→冷凍水泵→機組水流開關信號(返回信號作為連鎖條件)→風冷熱泵機組

　　——停止連鎖的順序

　　風冷熱泵機組→(延遲，根據設備要求、系統負荷慣性、運行條件等情況進行判斷和設置)→冷凍水泵→機組水流開關信號(返回信號作為連鎖條件)→電動蝶閥風冷熱泵機組

　　二是機組臺數控制

　　自動計算所需冷負荷量，根據水總管供、回水溫度、回水流量測量值，調整風冷熱泵機組運行臺數。

　　負荷計算：Q=K×M×(T1-T2)其中：

　　Q：負荷

　　K：常數

　　M：流量

　　T1：回水管溫度

　　T2：供水總管溫度

　　3)連鎖控制

　　冷凍水壓差控制：根據水總管的供水壓差，自動調整旁通閥，保持供水壓差恒定。并且監控閥門的開度。

　　冷凍泵控制:循環泵的運行頻率和平臺數量根據回水冷載荷的變化和回水壓力的供應和自動控制而定。確保系統最不利于環路末端的回水壓差不小于空調設計。

　　故障報警監測

　　對冷凍泵設備故障報警進行監測;

　　對膨脹水箱水位、水位超限進行故障報警

　　備用設備的自動啟動

　　控制系統對所有設備的運行狀態進行全面監控。如果某些設備出現故障，將自動切換到合適的備用設備投入運行，以確保整個系統的連續穩定運行。

　　平衡每個設備的運行時間

　　控制系統會(huì )自動累計每臺設備的運行時間，自動預測冷負荷需求，從而自動切換每臺設備的運行狀態，平衡每臺設備的運行時間。此外，用戶還可以根據用戶意愿選擇先進/滯后的風冷熱泵機組，對設備的運行順序進行排序。

　　斷電后自動重啟

　　當斷電時，所有設備將停止一段時間。通電后，控制系統將根據每臺風冷熱泵機組的狀態和每臺設備的運行時間決定重新啟動的機組數量和機組順序。

　　需要限制冷卻時間

　　為了減少電氣配置的投資，可以設置風冷熱泵機組的啟動時間，逐步加載機組，使冷水機組逐漸滿負荷運行，從而減少風冷熱泵機組啟動對電網的影響。

　　風冷熱泵機組通過通信連接到建筑設備監控系統，向建筑設備監控系統采集風冷熱泵機組的各種參數，如工作方式、運行狀態、故障報警等。同時，遠程啟停信號等建筑設備監控系統中央站的各種命令被傳輸到風冷熱泵機組。

　　1.1.5.2空調機組

　　在這個項目中，空調機組是兩個控制機組，都是兩個控制機組;分布在各樓層辦公區、公共區域等天花板內?？照{機組通過處理后的空氣和冷/熱水處理，將室內空氣保持在舒適的溫度范圍內。

　　?監控內容：

　　1)送/回風溫度監測;

　　2)風扇壓差監測

　　3)風扇運行狀態、故障報警、風扇手/自動狀態，確認單風扇空調箱是否在建筑物自動控制系統的控制下，當機組在建筑物自動控制系統的控制下，可以控制風扇的啟動和停止;

　　4)初級過濾器堵塞狀態，提醒操作人員及時清洗或更換;

　　冷/熱水調節閥控制及反饋

　　?控制策略：

　　1)利用最佳控制程序控制空調機組的最佳時間區域，確?？刂茀^域內的空間在工作前預冷(夏季)或預熱(冬季)。;

　　2)根據回風溫度設定值，通過自動調節安裝在水盤管回水側的電動調節閥，可以控制回風溫度設定點(可調節)，PID可以調節冷/熱水閥，保證空調機組的冷/熱量等于所需的冷/熱負荷，減少能源浪費;

　　3)初級過濾器堵塞報警，DDC控制器會(huì )監測過濾器兩端的壓差。當過濾器堵塞時，兩端的壓差會(huì )發生變化。如果超過設定值，會(huì )以聲光報警的形式顯示在操作站，提醒操作人員安排相關人員進行維護;

　　四是風扇、風門、盤管水閥連鎖程序;

　　a)啟動順序：開管冷熱水閥、開風閥、延時啟風機、調節冷熱水閥;

　　b)停機順序：停風機，關風閥，關冷熱水閥;

　　當設備發生故障或消防報警時，設備停止運轉，提示管理人員現場處理。

　　1.1.5.3送排風機

　　通風系統應包括排氣扇、送風機、排煙和排氣扇(不包括消防專用排氣扇和正壓送風機)等。傳統的DDC控制箱仍然用于控制通風設備。

　　?監控內容：

　　1)運行狀態;

　　二是故障報警;

　　三是手/自動狀態;

　　四是啟?？刂?

　　CO濃度監測(僅限于地下一層停車庫，安裝標高離地0.6米)。

　　?控制策略：

　　1)普通風扇的啟?？刂?，按照預先設定的時間表啟停;

　　二是根據CO濃度聯動控制地下一層停車場區域內的送排風機啟停;

　　3)送排風機累計運行時間，當累計值達到設定值時，發出檢修報警信號;

　　當設備發生故障或消防報警時，設備停止運轉，提示管理人員現場處理。

　　1.1.給排水系統5.4

　　本工程樓宇自動控制系統對集水井排污泵只監不控，

　　?監控內容：

　　1)測量集水井的超高水位;

　　二是監控集水泵的運行狀態;

　　三是監控集水泵故障報警;

　　四是監控集水泵的手/自動狀態;

　　?控制策略：

　　1)當集水井集水泵處于正常監測狀態時;當系統出現超高水位報警、集水泵故障報警或集水泵處于手/當地自動控制狀態時，系統提示工作人員到現場進行處理。

　　1.1.5.5風機盤管控制(modbusRTU硬件通信協議)

　　1)網絡(luò )控制，本控制系統每套包括一臺風機盤管溫度控制器和一臺電動二通閥;

　　2)溫度控制器內置溫度傳感器測得的實際房間溫度與人工調節溫度控制器上房間溫度設定點的差異，自動開關電動二通水閥，使房間溫度等于設定值;

　　溫度控制器上風機三速開關及設備啟停人工調整。

　　4)使用聯網溫度控制器可以控制中心控制風機盤管的工作狀態。使用溫度控制器可以定期啟停風機盤管，控制中心可以強制設定房間溫度，從而最大限度地節約能耗。聯網溫度控制器可以連接使用。上班前，系統會(huì )自動控制相應房間的溫度控制器，使其進入節能工作模式。在工作中，溫度可以根據個人意愿隨意調節，下班后可以進入關閉模式。

　　5)溫度控制器的工作原理:溫度控制器根據設定的工作狀態、風速和溫度，控制中央空調末端風扇和電動水閥的開關，從而達到控制室溫的目的。

　　6)控制中心設置和控制盤管的工作狀態應能通過帶通信網絡(luò )控制接口的風機盤管系統實現。該系統采用分散控制和集中管理的結構。通過控制風機盤管，系統控制出風量和溫度設定值:根據實際應用情況啟動風機，從而節約電力和水分，實現更高的經濟效益。

　　1.1.5.6其他系統

　　1)冷熱源系統通過網關接口與建筑物自動控制系統通信，實現冷水機組的運行狀態、故障報警信號、手自動狀態、啟?？刂频认鄳O備的監控功能。

　　2)電梯系統通過網關接口與樓宇自動控制系統進行通信，從而實現電梯運行狀態、上下運行狀態、故障報警等相應設備的監控功能。

　　通過網關接口，變配電系統可以實現與建筑自動控制系統的通信，從而實現變壓器故障報警信號等相應設備的監控功能。

　　對建筑物自動控制系統的監控方法、監控內容和系統功能進行了詳細說明。

　　DDC控制器要么安裝在設備室內，要么安裝在地板設備室內(弱電豎井);DDC控制器通過控制總線與控制中心的管理站連接。分散設備(如污水泵、水箱液位監測、通/排氣扇等。)用擴展模塊進行分散控制。

　　系統功能

　　通過資源優化配置和系統優化運行，建筑自動控制系統采用先進的計算機監控技術，對建筑內的各種機電設備進行集中監控，提供必要的控制環境，實現節能。

　　該系統監控的子系統包括：

　　?空調器新風系統

　　?送排風系統

　　?給排水系統

　　?冷熱源系統(網關接口)

　　?風機盤管系統(網關接口)

　　?電梯系統(網關接口)

　　?變電器系統(網關接口)

　　?柴油機系統(網關接口)

　　系統可以自動監控和控制每個子系統的工作程序、工作參數、啟停狀態和故障情況;當每臺設備工作異常時，可以發出異常情況或故障情況的報警信號，同時判斷故障性質、具體位置、設備類型和編號，并給出故障處理信息;系統可以提供每臺設備的日常啟停狀態、高低峰、實時運行值等數據，并以圖片的形式顯示記錄，并以表格和曲線的形式打印記錄;系統具有通信能力，可以隨時進行人機對話，監控每臺設備的發送指令，根據每臺設備的信息進行判斷。

　　建筑物自動控制系統采用分布式智能系統，現場采用直接數字控制器進行分布。(DDC)，完成被控設備的實時監控、保護和控制任務。當通信網絡(luò )失效時，所有直接的數控器都可以獨立正常運行，這樣相關的機電系統就不會(huì )受到影響。所有直接數控器不僅可以獨立運行，還可以在中央管理站的指導下工作。

　　冷熱源系統

　　風冷熱泵機組通過通信連接到建筑設備監控系統，從工作模式、運行狀態、故障報警等建筑設備監控系統中收集風冷熱泵機組的各種參數。同時，建筑設備監控系統中心站的各種命令，如遠程啟停信號，被傳輸到風冷熱泵機組。

　　其它設備采用DDC方式實現，包括風冷熱泵機組、冷凍泵、傳感器、電動閥、膨脹箱等設備。

　　監控信息詳見點表。

　　1)啟?？刂?/p>

　　根據預安排的時間表，風冷熱泵機組的啟動和停止應按照“延遲啟動和早期關閉”的原則進行控制，以達到節能的目的;控制系統將按照正確的順序自動啟動/停止設備，以確保所有設備的安全可靠運行。

　　——鏈條啟動順序：

　　電動式蝶閥風冷熱泵機組→冷凍水泵→機組水流開關信號(作為連鎖條件返回信號)→風冷熱泵機組

　　——停止連鎖的順序

　　風冷熱泵機組→(延遲，根據設備要求、系統負荷慣性、運行條件等情況進行判斷和設置)→冷凍水泵→機組水流開關信號(作為連鎖條件返回信號)→電動式蝶閥風冷熱泵機組

　　第二，機組臺數控制

　　根據供水總管、回水溫度、回水流量測量值，自動計算所需冷負荷量，調整風冷熱泵機組運行臺數。

　　負荷計算：Q=K×M×(T1-T2)其中：

　　Q：負荷

　　K：常數

　　M：流量

　　T1：回水管溫度

　　T2：供水總管溫度

　　3)連鎖控制

　　冷凍水壓差控制：根據水總管的供水壓差，自動調整旁通閥，保持供水壓差恒定。并對閥門開度進行監控。

　　冷凍泵控制:循環泵的運行頻率和平臺數量取決于回水冷載荷的變化以及回水壓力的供應和自動控制。確保系統最不利于環路末端的回水壓差不小于空調設計。

　　故障報警監測

　　監測冷凍泵設備故障報警;

　　報警膨脹水箱水位、水位超限的故障。

　　自動啟動備用設備

　　控制系統全面監控所有設備的運行狀態。如果某些設備出現故障，將自動切換到合適的備用設備投入運行，以確保整個系統的連續穩定運行。

　　平衡每臺設備的運行時間

　　控制系統會(huì )自動累計每臺設備的運行時間，自動預測冷負荷需求，從而自動切換每臺設備的運行狀態，平衡每臺設備的運行時間。此外，用戶還可以根據用戶的意愿選擇先進/滯后的風冷熱泵機組，對設備的運行順序進行排序。

　　斷電后自動重啟

　　當斷電時，所有設備將停止一段時間。通電后，控制系統將根據每臺風冷熱泵機組的狀態和每臺設備的運行時間，確定重啟機組的數量和順序。

　　冷卻時間需要限制

　　為減少電氣配置投資，可設置風冷熱泵機組的啟動時間，逐步加載機組，使冷水機組逐步滿負荷運轉，從而減少風冷熱泵機組啟動對電網的影響。

　　風冷熱泵機組通過通信連接到建筑設備監控系統，向建筑設備監控系統采集風冷熱泵機組的各種參數，如工作方式、運行狀態、故障報警等。同時，遠程啟停信號等建筑設備監控系統中央站的各種命令被傳輸到風冷熱泵機組。

　　2.空調機組

　　在這個項目中，空調機組是兩個控制機組，都是兩個控制機組;分布在各樓層辦公區、公共區域等天花板內?？照{機組通過處理后的空氣和冷/熱水處理，將室內空氣保持在舒適的溫度范圍內。

　　?監控內容：

　　1)送/回風溫度監測;

　　2)風扇壓差監測

　　3)風扇運行狀態、故障報警、風扇手/自動狀態，確認單風扇空調箱是否在建筑物自動控制系統的控制下，當機組在建筑物自動控制系統的控制下，可以控制風扇的啟動和停止;

　　4)初級過濾器堵塞狀態，提醒操作人員及時清洗或更換;

　　冷/熱水調節閥控制及反饋

　　?控制策略：

　　1)利用最佳控制程序控制空調機組的最佳時間區域，確?？刂茀^域內的空間在工作前預冷(夏季)或預熱(冬季)。;

　　2)根據回風溫度設定值，通過自動調節安裝在水盤管回水側的電動調節閥，可以控制回風溫度設定點(可調節)，PID可以調節冷/熱水閥，保證空調機組的冷/熱量等于所需的冷/熱負荷，減少能源浪費;

　　3)初級過濾器堵塞報警，DDC控制器會(huì )監測過濾器兩端的壓差。當過濾器堵塞時，兩端的壓差會(huì )發生變化。如果超過設定值，會(huì )以聲光報警的形式顯示在操作站，提醒操作人員安排相關人員進行維護;

　　四是風扇、風門、盤管水閥連鎖程序;

　　a)啟動順序：開管冷熱水閥、開風閥、延時啟風機、調節冷熱水閥;

　　b)停機順序：停風機，關風閥，關冷熱水閥;

　　當設備發生故障或消防報警時，設備停止運轉，提示管理人員現場處理。

　　雙向新風換氣機

　　本項目雙向新風通風機分布在各樓層辦公區、公共區域等天花板內，處理后的冷/熱混風處理雙向新風通風機;保持室內新風量在舒適范圍內。根據CO2濃度與設定值的偏差，開啟雙向新風通風機;例如，通風設備在公共區域人流高峰期自動開啟。

　　?監控內容：

　　1)室內CO2濃度監測;

　　2)送/排風機壓差監測

　　3)送/排風機、轉輪等設備的運行狀態、故障報警、風扇手/自動狀態，確認雙向新風換氣機是否在建筑物自動控制系統的控制下，當雙向新風換氣機在建筑物自動控制系統的控制下，可以控制雙向新風換氣機的啟停;

　　4)初級過濾器堵塞狀態，提醒操作人員及時清洗或更換;

　　新風調節閥控制，風閥反饋。

　　?控制策略：

　　1)采用最佳控制程序對雙向新風換氣機進行最佳時區啟?？刂?，確?？刂茀^域內的空氣在工作前處理;根據預先安排的時間表或與其他設備相關的控制，

　　2)室內CO2濃度與設定值偏差自動開啟雙向新風換氣機;確保室內新風量和空氣質量在人員舒適范圍內;

　　3)初級過濾器堵塞報警，DDC控制器會(huì )監測過濾器兩端的壓差。當過濾器堵塞時，兩端的壓差會(huì )發生變化。如果超過設定值，會(huì )以聲光報警的形式顯示在操作站，提醒操作人員安排相關人員進行維護;

　　四是風扇、風門連鎖程序;

　　a)啟動順序：開風閥，延時啟動風機，排風機，轉輪機，調節新風閥;

　　b)停機順序：停止排氣扇，停止轉輪，停止風扇，關閉新風閥;

　　當設備發生故障或消防報警時，設備停止運轉，提示管理人員現場處理。

　　4.送排風機

　　通風系統應包括排氣扇、送風機、排煙和排氣扇(不包括消防專用排氣扇和正壓送風機)等。傳統的DDC控制箱仍然用于控制通風設備。

　　?監控內容：

　　1)運行狀態;

　　二是故障報警;

　　三是手/自動狀態;

　　四是啟?？刂?

　　CO濃度監測(僅限于地下一層停車庫，安裝標高離地0.6米)。

　　?控制策略：

　　1)普通風扇的啟?？刂?，按照預先設定的時間表啟停;

　　二是根據CO濃度聯動控制地下一層停車場區域內的送排風機啟停;

　　3)送排風機累計運行時間，當累計值達到設定值時，發出檢修報警信號;

　　當設備發生故障或消防報警時，設備停止運轉，提示管理人員現場處理。

　　5.給排水系統

　　本工程樓宇自動控制系統對集水井排污泵只監不控，

　　?監控內容：

　　1)測量集水井的超高水位;

　　2)監視集水泵的運行狀態;

　　3)監視集水泵的故障報警;

　　4)監視集水泵的手/自動狀態;

　　?控制策略：

　　1)當集水井集水泵處于正常監測狀態時;當系統出現超高水位報警、集水泵故障報警或集水泵處于手/當地自動控制狀態時，系統提示工作人員到現場進行處理。

　　6.風機盤管控制(ModbusRTU硬件通信協議)

　　1)網絡(luò )控制，本控制系統每套包括一臺風機盤管溫度控制器和一臺電動二通閥;

　　2)溫度控制器內置溫度傳感器測得的實際房間溫度與人工調節溫度控制器上房間溫度設定點的差異，自動開關電動二通水閥，使房間溫度等于設定值;

　　溫度控制器上風機三速開關及設備啟停人工調整。

　　4)使用聯網溫度控制器可以控制中心控制風機盤管的工作狀態。使用溫度控制器可以定期啟停風機盤管，控制中心可以強制設定房間溫度，從而最大限度地節約能耗。聯網溫度控制器可以連接使用。上班前，系統會(huì )自動控制相應房間的溫度控制器，使其進入節能工作模式。在工作中，溫度可以根據個人意愿隨意調節，下班后可以進入關閉模式。

　　5)溫度控制器的工作原理:溫度控制器根據設定的工作狀態、風速和溫度，控制中央空調末端風扇和電動水閥的開關，從而達到控制室溫的目的。

　　6)控制中心設置和控制盤管的工作狀態應能通過帶通信網絡(luò )控制接口的風機盤管系統實現。該系統采用分散控制和集中管理的結構。通過控制風機盤管，系統控制出風量和溫度設定值:根據實際應用情況啟動風機，從而節約電力和水分，實現更高的經濟效益。

　　7.其他系統

　　1)冷熱源系統通過網關接口與建筑物自動控制系統通信，實現冷水機組的運行狀態、故障報警信號、手自動狀態、啟?？刂频认鄳O備的監控功能。

　　2)電梯系統通過網關接口與樓宇自動控制系統進行通信，從而實現電梯運行狀態、上下運行狀態、故障報警等相應設備的監控功能。

　　3)變電系統通過網關接口與建筑物自動控制系統進行通信，從而實現變壓器故障報警信號等相應設備的監控功能。

　　4)柴油發電機系統通過網關接口與建筑自動控制系統進行通信，從而實現發電機運行狀態、故障報警信號等相應設備的監控功能。

　　相關資料

　　希望能夠提供以下信息，以便與第三方系統正常通信或連接：

　　介紹系統通信工作原理或工作流程;原設備制造商名稱、設備類型和型號;通信硬件接口Ethernet、RS485、RS422、RS232等;

　　通信接口規格接口管腳定義及與PC機的接線圖;

　　標準通信協議是否為ModbusRTU?、BACnet、OPC;

　　2)定制通信協議應提供編程所需的詳細信息，如通信控制步驟、傳輸控制順序、控制符號、格式等;

　　數據庫模式應該提供數據結構，包括數據類型、格式定義和說明，并且說明數據是實時的，數據庫接口應該支持ODBC模式;

　　列出系統可以提供的數據(點數表)和數據的詳細描述。更多樓宇自控資訊，關注裕乾官網！

掃碼加微信咨詢產品、免費報價

裕乾(4006569698，www.szspca.com)是一家智慧化系統集成軟硬件研發、銷售、服務為主的高新技術企業。經過多年發展，公司已成為智慧建筑、智慧工業、智慧環保、智慧電力、智慧水利、智慧農業等領域，具有自主研發能力、自主知識產權與自主品牌一體化的先進解決方案供應商、系統集成綜合服務商。
