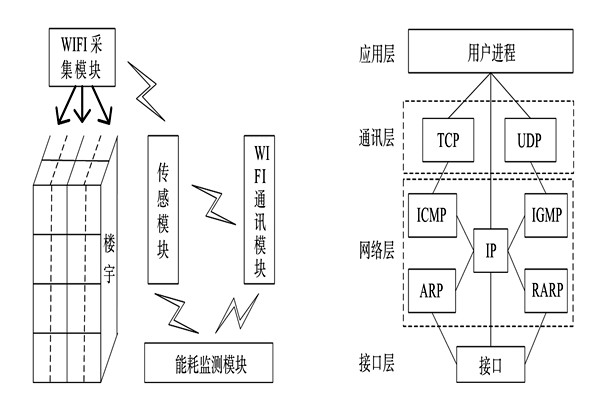

根據樓宇內部環境情況與能耗監測的要求，能耗監測系統設計如圖所示。由圖可知，能耗監測系統主要由WIFI采集模塊、傳感模塊、WIFI通訊模塊以及能耗監測模塊構成，其中樓宇結構上的虛線部分是WIFI采集模塊使用的虛擬鏈路。由于WIFI技術的加入，整個能耗監測系統的各模塊之間無須連接實體線路，而是統一使用WIFI直接建立遠程連接節點。WIFI采集模塊的硬件設施采集主要由數據采集電路和能源供應電路構成，能源供應電路采用24V電源實現統一供電，數據采集電路利用WIFI連接傳感模塊，將采集到的樓宇信息傳輸到傳感模塊。WIFI采集模塊的控制端是計算機，通過購買監測軟件實現對樓宇信息采集與WIFI傳輸的控制。

出于對能耗監測系統穩定性、低耗性以及WIFI技術的考慮，傳感模塊使用樹狀傳感器網絡(luò )，在容易阻礙WIFI信號的結構上部署較多的傳感器節點，在WIFI信號良好的結構上減少傳感器部署，將整個傳感器網絡(luò )以樓宇豎直中心線為樹干向外延伸出各種樹杈節點，構建出一個樹狀結構網絡(luò )。在網絡(luò )中接入路由節點與監測節點，形成WIFI轉發機制與監測終端。WIFI通訊模塊利用若干網絡(luò )協調器與能耗監測模塊建立遠程連接網關，形成傳感模塊與能耗監測模塊的數據互通性。能耗監測模塊內的監測信息由計算機呈現，如需要進行能耗、溫度、煙霧、濕度等信息的實時預警，可以在計算機上安裝所需功能軟件與處理軟件。
